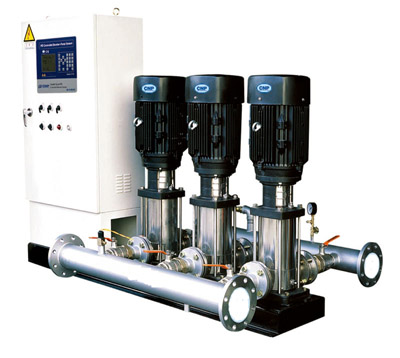

變頻恒壓供水設備利用專門為風機、泵類、空氣壓縮機等流量和壓力控制特點而研制的專用變頻調速器。利用變頻器的一拖三功能，采用PLC可以自動控制泵組的運行與退出臺數，也可用內置PID功能與我司開發的專門處理恒壓供水的控制板，可以方便地與遠傳壓力表連用，同而完成供水壓力的閉環控制，在管網流量變化時達到穩定供水壓力和節約電能的目的。為客戶節省成本，具有較高的經濟性和實用性。
 詳細介紹
一、變頻恒壓供水系統工作原理
變頻恒壓供水系統采用一電位器設定壓力（也可采用面板內部設定壓力），采用一個壓力傳感器（反饋為4~20mA）檢測管網中壓力，壓力傳感器將信號送入變頻器PID回路，PID回路處理之后，送出一個水量增加或減少信號，控制馬達轉速。如在一定延時時間內，壓力還是不足或過大，則通過變頻器作工頻/變頻切換起動另一臺水泵，使實際管網壓力與設定壓力相一致。另外，隨著用水量的減少，變頻器自動減少輸出頻率，達到了節能的目的。

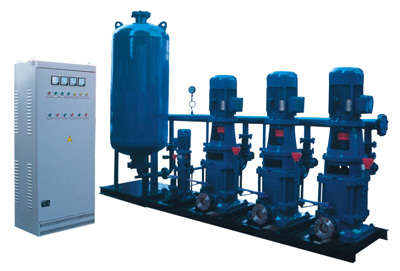

1、當設備處于自動控制時，全系統需增壓。由P0水泵通過變頻器變速運行至工頻工作，水先進入補氣罐，后通過止回閥流入氣壓罐，罐內壓力增大，通過出水管道流入管網。
2、當用水量繼續增大，大于P1水泵工頻工作時，遠傳壓力表繼續發出信號，接通P2水泵，P2水泵隨用水量增大，同樣由變頻至工頻工作，若此時流量和壓力仍不能滿足需要時，則可繼續增加P3水泵工作，以滿足全系統的需要。
3、若此時壓力已滿足，則P2水泵由工頻轉變成變頻工作，直至停泵為止。P1水泵同樣如此。
4、當用水量等于零時，系統壓力保持不變的情況下，水泵停止工作，依靠罐內壓力繼續供水，維持系統壓力，達到了節省電能作用。
二、技術參數
1、流量范圍：0~5000m3/h 環境濕度：0~+50℃
2、壓力范圍：0~2.0Mpa 環境溫度：≤90%
3、控制功率：≤350kw 電源：380V×（1±15%）
4、壓力調節精度：≤0.01 Mpa 蓄能穩流器容積：0.5m3~50m3
三、系統特點
1、恒壓供水能自動24小時維持恒定壓力，并根據壓力信號自動啟動備用泵，無級調整壓力，供水質量好，與傳統供水比較，不會造成管網破裂及水龍頭共振現象。
2、啟動平滑，減少電機水泵的沖擊，延長了電機及水泵的使用壽命，避免了傳統供水中的水錘現象。
3、采用變頻恒壓供水保護功能齊全，運行可靠，具有欠壓、過壓、過流、過熱等保護功能。
4、系統配置可實現全自動定時供水,徹底實現無人值守自動供水.控制系統具有故障報警和顯示功能,并可進行工變頻轉換,應急供水。
5、系統根據用戶用水量的變化來調節水泵轉速，使水泵始終工作在高效區，當系統零流量時,機組進入休眠狀態,水泵停止，流量增加后才進行工作,節電效果明顯，比恒速水泵節電23%-55%。
6、變頻恒壓供水設備不設樓頂水池，既減少建筑物的造價，又克服了水源二次污染，氣壓波動大，水泵啟動頻繁和建造水塔一次性投資大，施工周期長，費用高等缺點。
7、整套設備只需一組控制柜和水泵機組，安裝非常方便，占地面積少。
8、本設備采用全自動控制，操作人員只需轉換電控柜開關，就可以實現用戶所需工況，操作簡單。
四、適用范圍
采用變頻恒壓供水，具有高效節能，壓力穩定，運行可靠，操作簡單，占地少，噪音低，無污染，投資低，效益高等優點。廣泛應用于：
1、 居民區、住宅樓、村鎮的集中生活供水系統。
2、 各種類型中央空調的循環泵、冷卻水供應系統。
3、 高層建筑、賓館、飯店等生活供水系統。
4、 綜合市場、寫字樓、商務樓生活供水系統。
5、 高層建筑熱水供給和熱水采暖系統與消防給水系統。
6、 工礦企業的生產、生活供水、恒壓流量供水工藝流程等。
7、 各類自來水廠與現代農業灌溉。
8、 各類恒壓供油，恒壓供氣，恒壓供風等恒壓流量的控制系統
|
